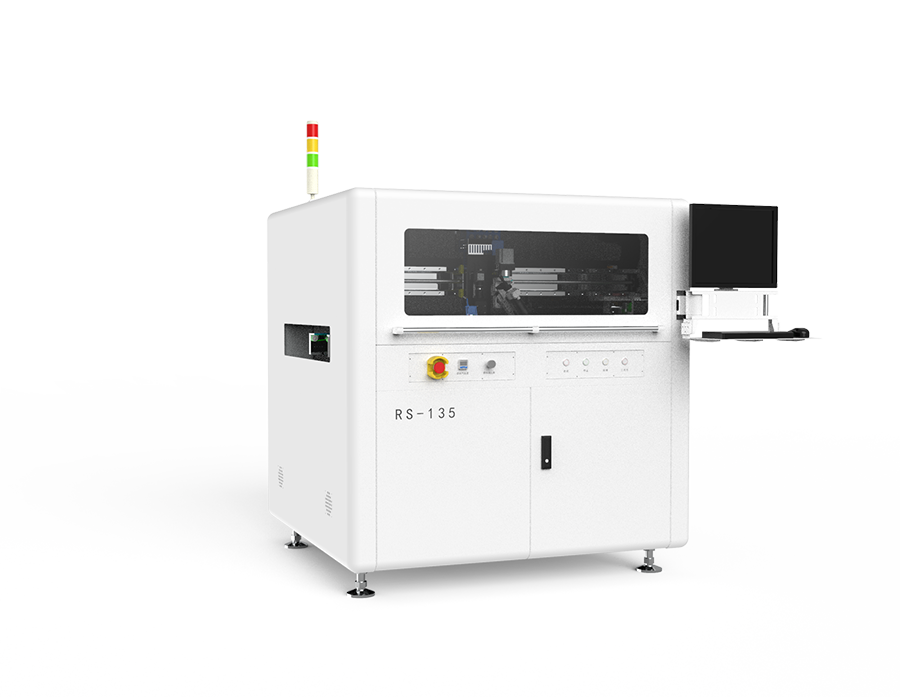

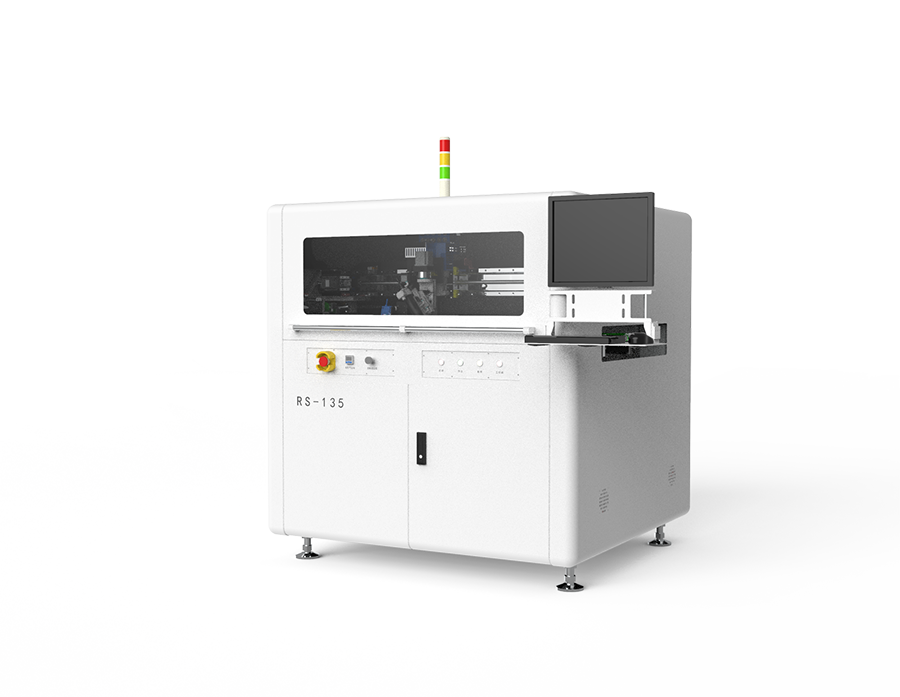

RS-135 X向大尺寸點膠機

RS-135X向大尺寸點膠機延續了樂睿斯合RS系列點膠機的優點，加長了X軸的方向，可實現側面點膠，雙向傾斜（旋轉角度±35度）或四項傾斜（A旋轉角度:0～90度;B旋轉角度：0～45度）。

產品概覽

優勢特點

1、視覺算法支持模板匹配、邊沿檢測、輪廓識別、形狀捕捉；

2、支持點、直線、圓（弧）、橢圓、螺旋填充、矩形填充等；

3、軌道寬度可電動自由調節，傳送方向可系統控制；

4、支持膠重模式點膠；

5、可實現側面點膠，雙向傾斜（旋轉角度±35度）或四項傾斜（A旋轉角度:0～90度;B旋轉角度：0～45度）；

6、平皮帶、圓皮帶、鏈條式軌道可任選；

選配功能

工業條碼掃描儀 | 預固化裝置 | 雙閥同步裝置 | 雙閥異步裝置 | 自動化清膠裝置

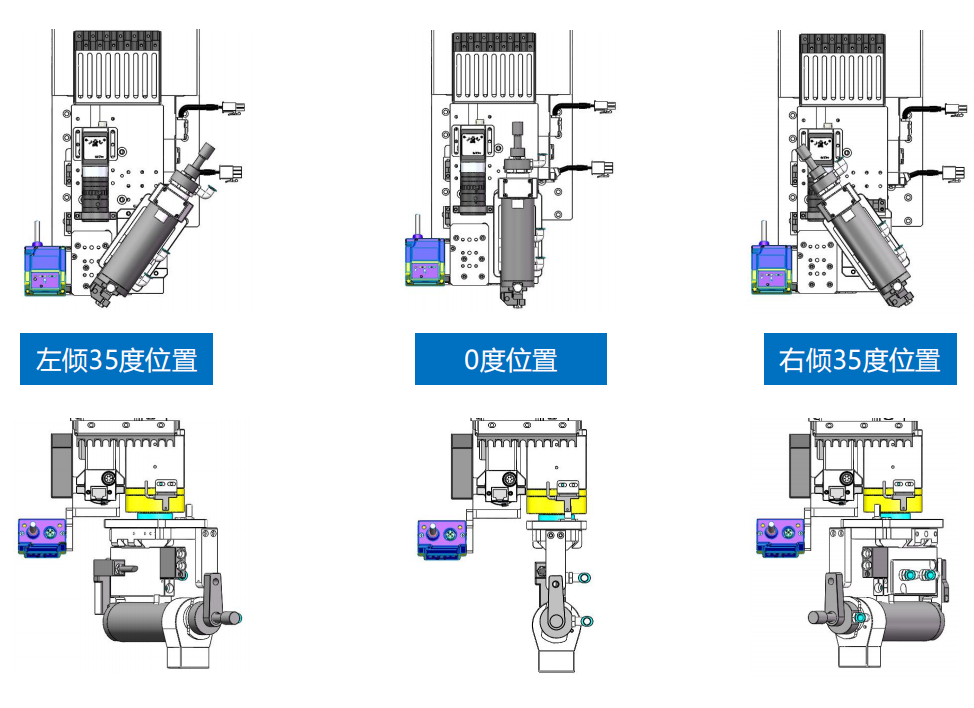

雙向傾斜裝置

1、步進電機+諧波減速機通過旋轉組件實現膠閥旋轉，解決傳統膠閥旋轉剛性及精度不足的問題。

2、旋轉角度±35度。

3、模塊化設計，拆裝方便。

4、標配視覺系統；可增配條碼掃描裝置、預固化裝置、激光測高；

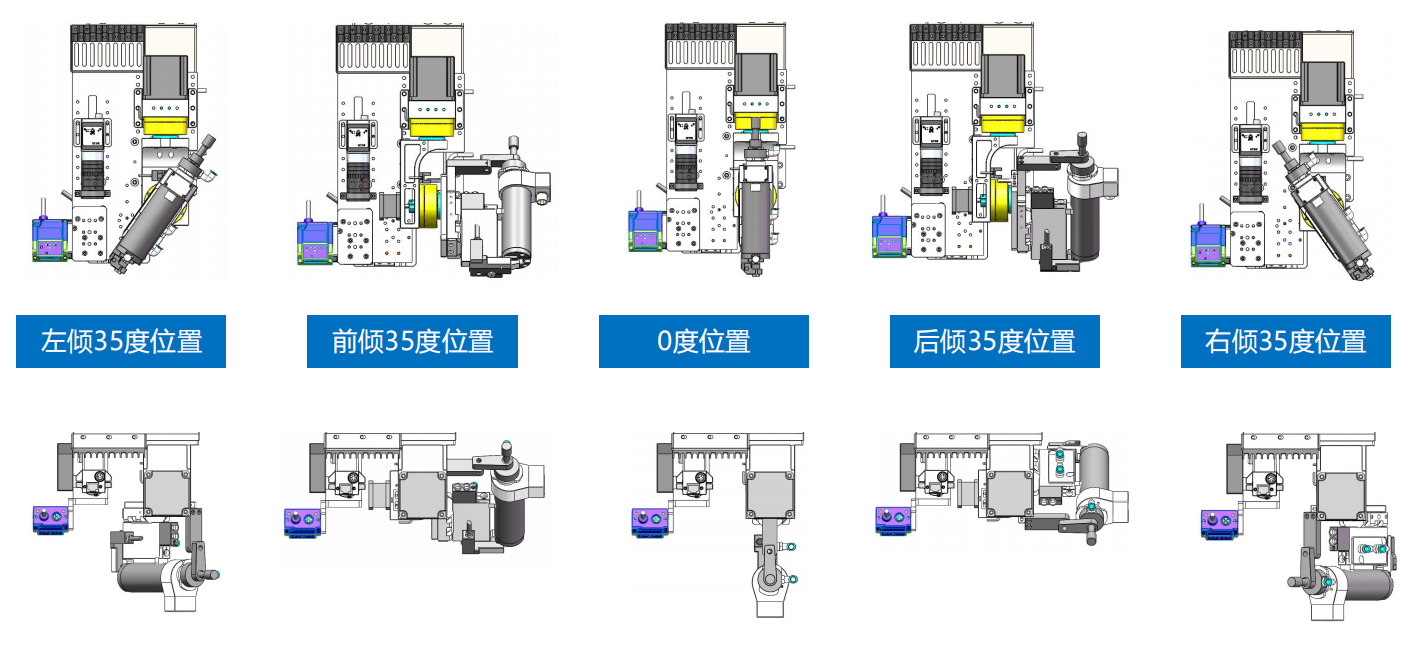

四向傾斜裝置

1、步進電機+諧波減速機通過旋轉組件實現膠閥旋轉，解決傳統膠閥旋轉剛性及精度不足的問題。
2、A旋轉角度:0～90度;B旋轉角度：0～45度。
3、模塊化設計，拆裝方便。

4、標配視覺系統；可增配激光測高、條碼掃描裝置、預固化裝置；

規格參數

RS-135	基本參數
尺寸mm	1350×1300×1433（WDH）
重量KG	1100
用電需求	電壓220V，50HZ，電流16A
氣壓需求MPa	最小氣壓0.6
設備功耗W	≦2500
工作區域mm	92053050（單軌單閥）
軌道高度mm	920±30
軌道承重（標準）Kg	4.5（可選配）
最大基板厚度 mm	5.5
軸數	X、Y、Z
驅動方式	X/Y/Z軸采用伺服馬達+精密滾珠絲桿
定位精度	±15um(X\Y)；±15um(Z)
重復精度	±10um(X\Y)；±10um(Z)
最大速度mm/s	800(X/Y)；300(Z)
最大加速度	1g(X/Y)；0.3g（Z）
視覺定位系統	工業CCD
計算機及軟件	Win7系統/Win10系統
