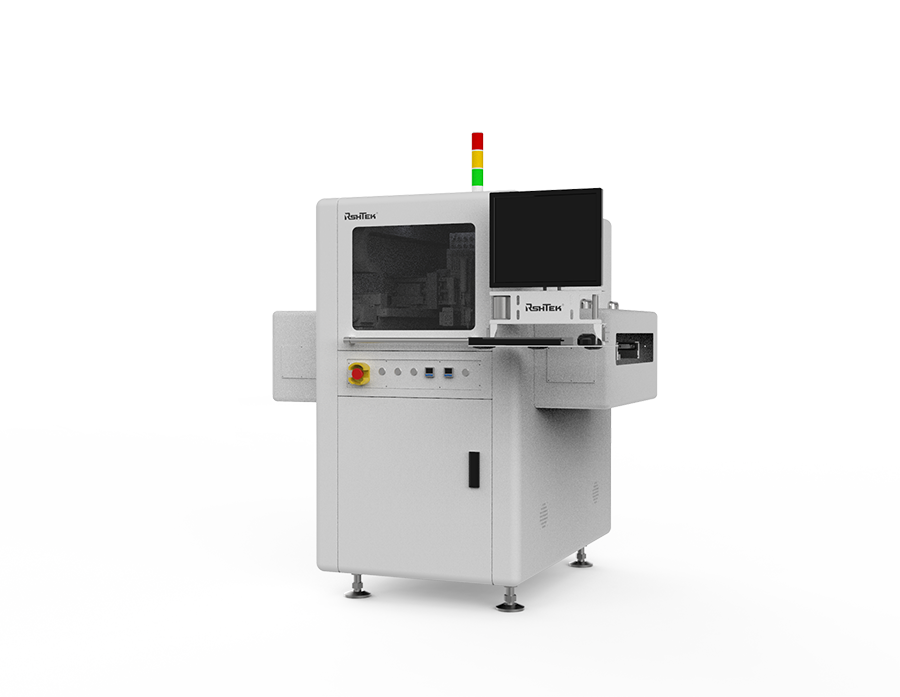

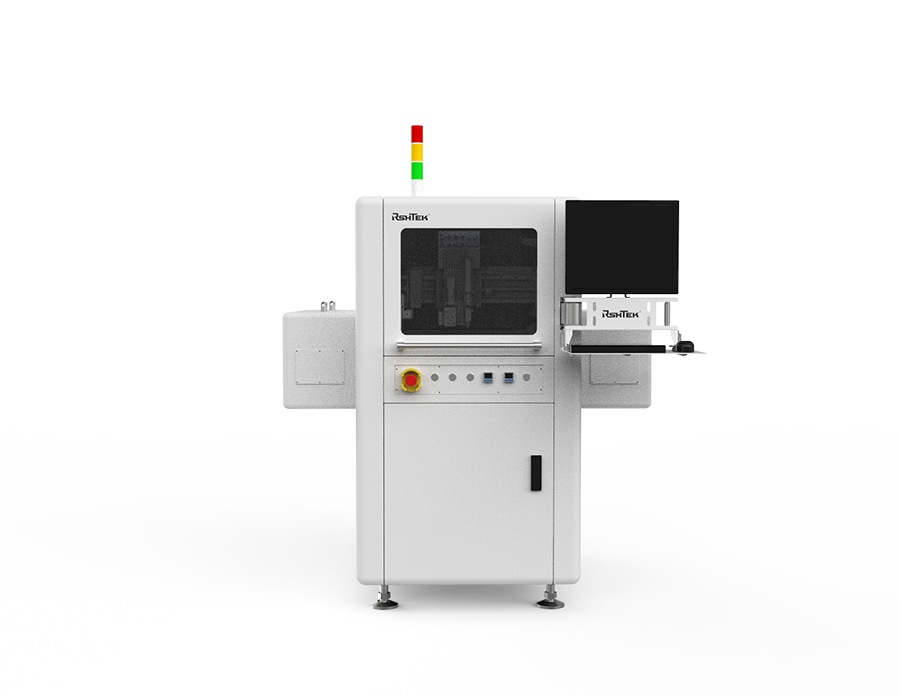

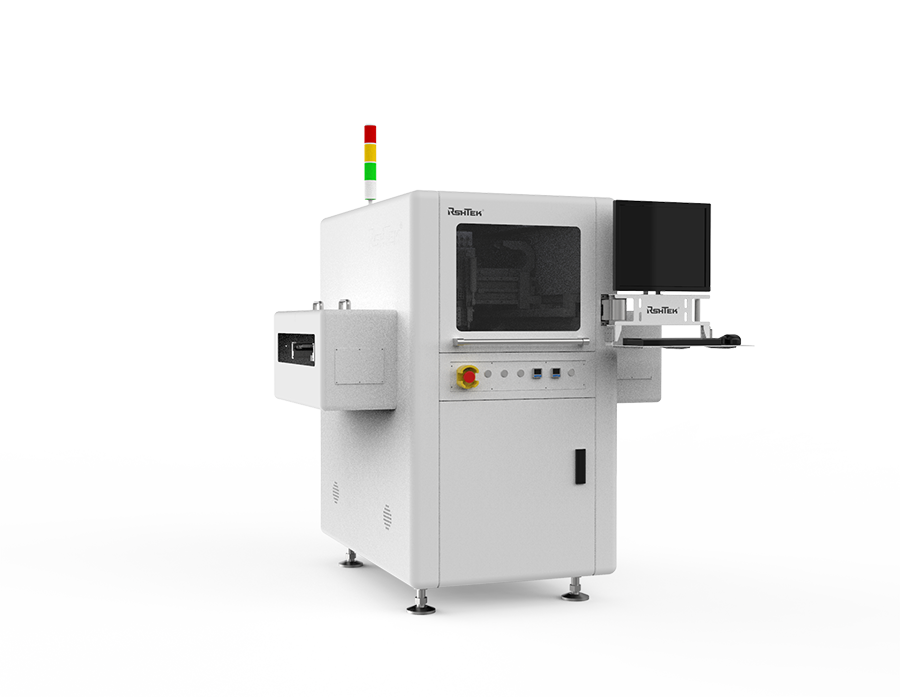

    RS-77C軌道加長防護點膠機

    RS-77C延續睿斯合RS系列點膠機優點，高精高速點膠機，加長X軸，適合長尺寸產品點膠，同時延長部分加上防護罩，保護點膠產品。

    產品概覽

    核心優勢

    X軸加長防護：適合較長尺寸的產品點膠，防護性較好，不易損壞產品。
    高性?xún)r(jià)比：龍門式支架設計，結構穩定；元器件的使用，減小故障發生率，降低使用成本，不易損壞，減少購置成本。
    靈活性：RS系列全自動點膠設備能夠處理多種不同基板尺寸的產品；雙軌、雙閥、四向傾斜、底部加熱等多種功能模塊靈活配置；
    通用的平臺可適用多種點膠工藝及膠水，可快速更換機種。
    提高生產效率：膠量控制，視覺算法，提高了點膠作業良率，實現自動點膠。

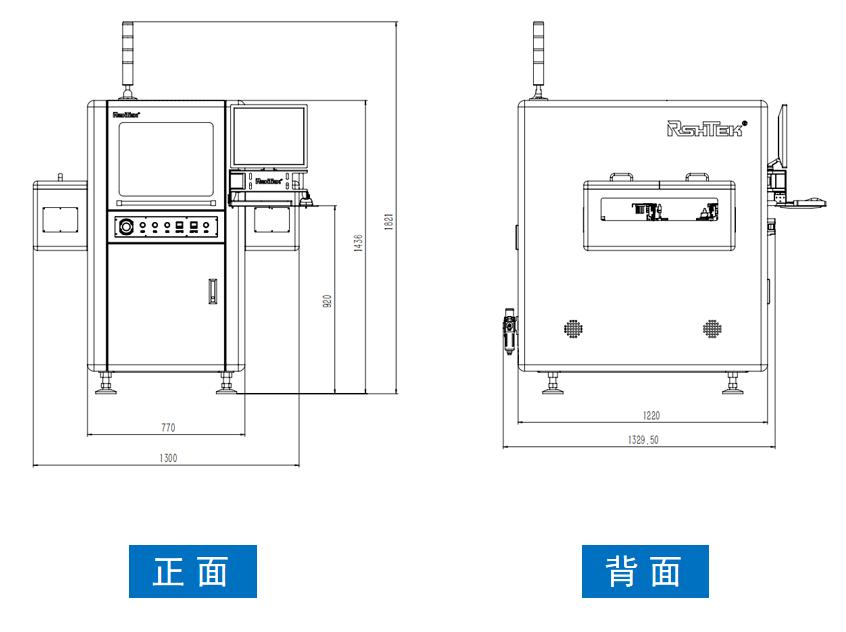

    外形尺寸1300x1821x1220（寬x高x深）



    選配功能

    四方位傾斜 | 雙方位傾斜 | 雙軌運輸裝置 | 加熱裝置 | 稱重裝置 | 激光測高 | 工業條碼掃描儀 | 預固化裝置 | 雙閥同步裝置 | 雙閥異步裝置 | 自動化清膠裝置



    規格參數

    RS-77C

    基本參數

    外形尺寸 mm

    1300x1821x1220（寬x高x深）

    重量 kg

    標準機：700

    用電需求

    電壓220V，50HZ，電流16A

    氣壓需求MPa

    最小氣壓0.6

    設備功耗W

    ≦2500

    點膠區域 mm

    軌道長度1300mm；可分兩次進料；可以完成長度800mm以?xún)?nèi)的產品；

    軌道高度mm

    920±30

    軌道承重（含載具）Kg

    4.5

    最大基板厚度 mm

    5.5

    軸數

    X、Y、Z

    驅動方式

    X/Y/Z軸采用伺服馬達+精密滾珠絲桿

    定位精度

    ±15um(X\Y)；±15um(Z)

    重復精度

    ±10um(X\Y)；±10um(Z)

    最大速度mm/s

    1000(X/Y)；300(Z)

    最大加速度

    1g(X/Y)；0.3g（Z）

    視覺定位系統

    工業CCD

    計算機及軟件

    Windows 系統開發下軟件




    資料下載

    • 設備彩頁
    • 技術規格書
    • 調試視頻
