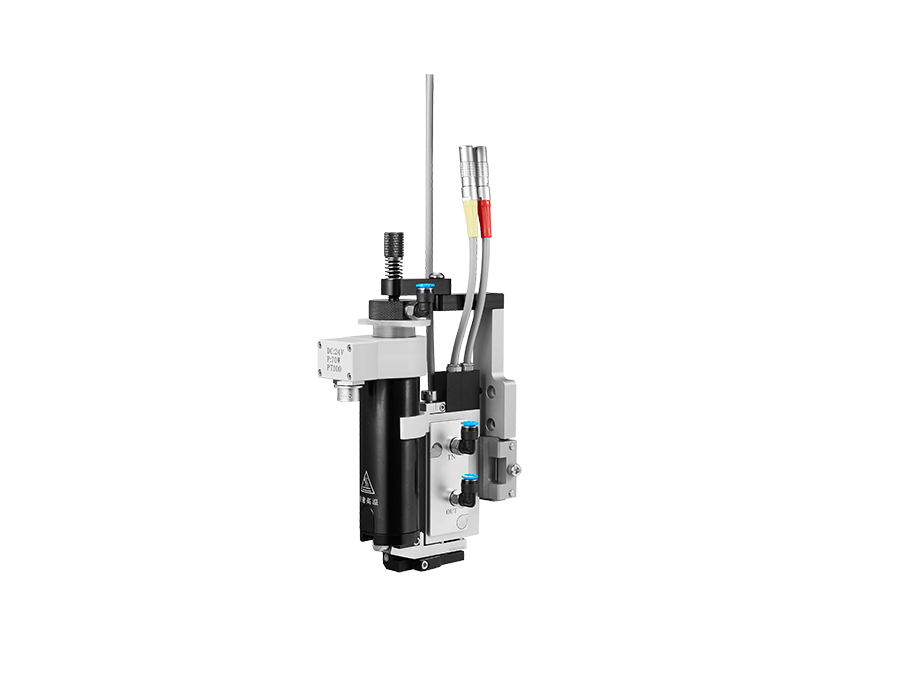

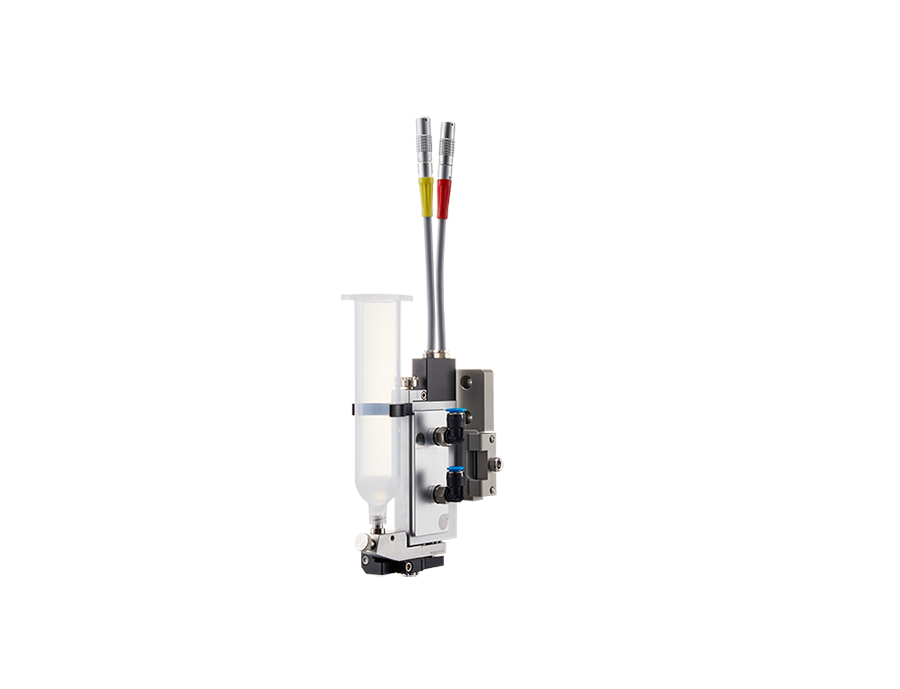

    RSH-5800系列 壓電式噴射閥

    RSH-5800壓電式噴射閥,快速的上端校正方式,消除了傳統調試噴嘴的方法,精致的模塊設計,實現了打點劃線的超微化,實現了穩定的點膠可重復性,標準搭載了可調溫控結構,可進行232通訊,實行軟件修改控制器參數。

    產品概覽

    優勢特點

    1、非接觸式噴射點膠、高精點膠;

    2、穩定的膠點直徑小至0.2mm;

    3、持續工作頻率高達500Hz,瞬時工作頻率高達800Hz;

    4、適用流體粘度范圍廣,0至2,00,000 Cps;

    5、精致的模塊化設計;

    6、清洗方便快捷;

    7、現場快速更換零部件,提高產線效率;

    8、快速的上端校正方式,消除了傳統調試噴嘴的方法;

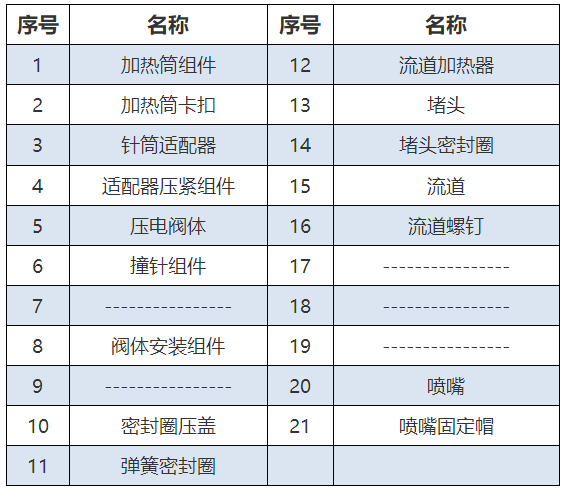

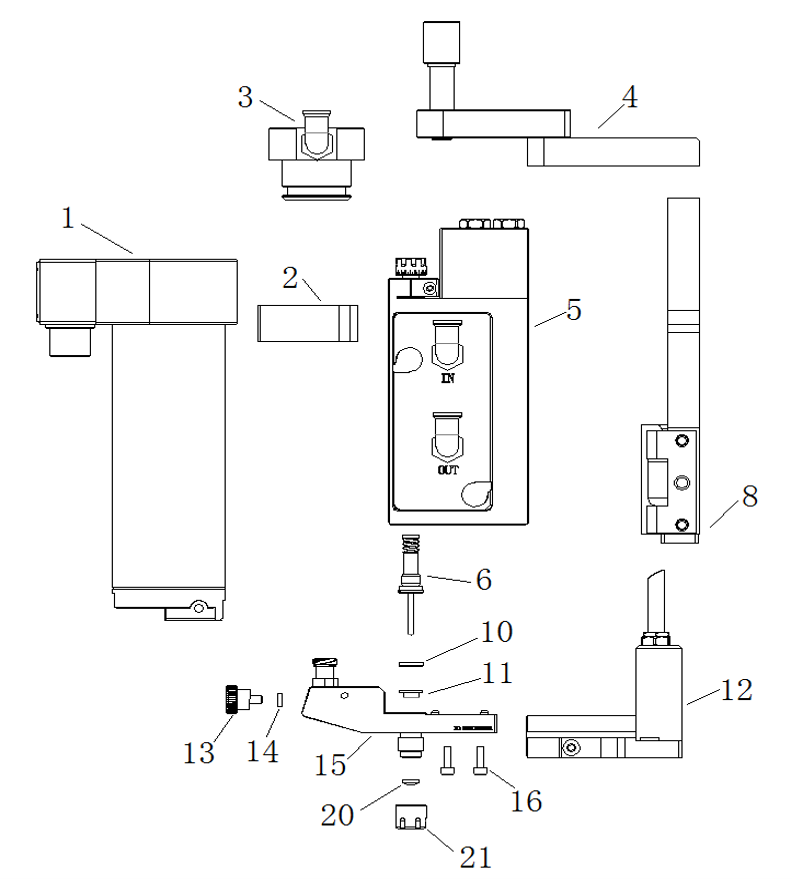

    閥體組成與介紹







    規格參數

    技術參數

    熱熔膠

    點膠方式

    非接觸式點膠

    外形尺寸

     131*寬 53*高 250(mm)

    閥體質量

    550g

    適用液體類型

    熱熔膠

    適用液體粘度

    5000- 200000 cps

    工作頻率

    Max: 800Hz

    最大驅動電壓

    100%

    最小單點直徑

    0.2mm

    最小線寬

    0.25mm

    接觸液劑的材料

    特制不銹鋼

    液劑入口

    魯爾接頭

    撞針組件

    鎢鋼(0.75~2.0)

    噴嘴組件

    鎢鋼(0.05~0.5)

    適用噴嘴類型

    噴嘴:5-0.03mm~5-0.5mm,
    加長噴嘴:5-0.075-L4~5-0.15-L5.75

    流體密封圈

    PEK(耐高溫,耐腐蝕)

    密封件組件的維護周期

    20000000次

    供膠氣壓

    0.05Mpa~0.5MPa

    冷卻氣壓

    0.03Mpa~0.1Mpa

    加熱筒線纜

    2.5米或5米

    加熱筒加熱與感溫類型

    DC:24V, 感溫:PT100,

    加熱組件

    20℃~180℃

    加熱筒類型

    適合 30 毫升膠筒加熱

    流道加熱器線纜

    2.5 米或 5 米

    噴嘴加熱器類型

    DC:24V, 感溫:PT100, P:60W

    控制器線纜

    一套兩條,2.5米或5米

    建議使用的工作頻率:250Hz~400Hz,電壓值75%~95%
