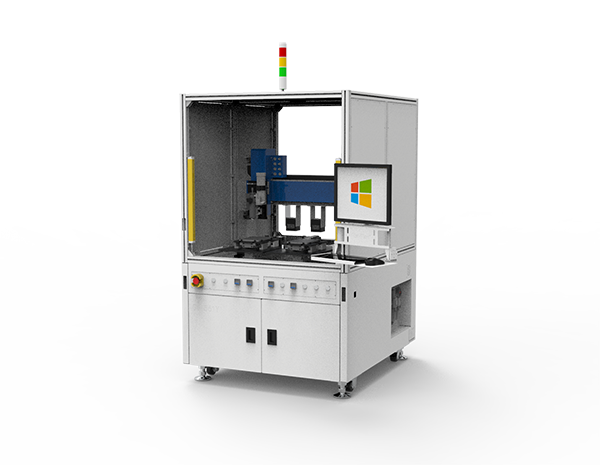

    GJ561Y雙工位膠路固化點膠機

    睿斯合點膠機GJ561Y采用雙Y軸雙工位工作,同時增加面光源固化膠路,滿足電控元件的點膠工藝需求。

    產品概覽

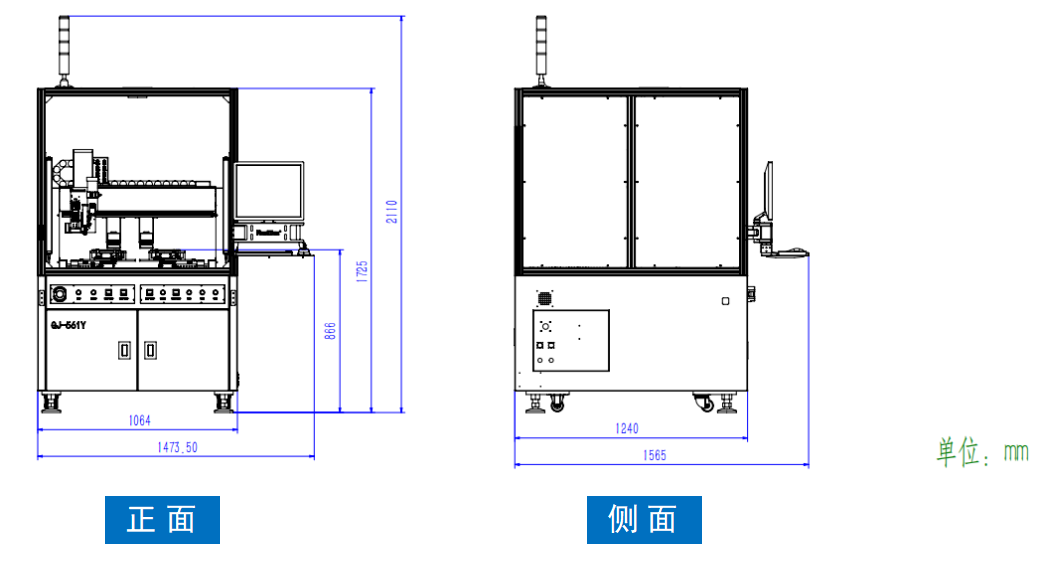

    GJ561Y點膠機尺寸圖

    睿斯合點膠機GJ561Y是研發人員根據點膠產品的尺寸,將點膠設備的尺寸設計為:1064x1240x1725(W*D*H)。

    GJ561Y點膠機尺寸圖

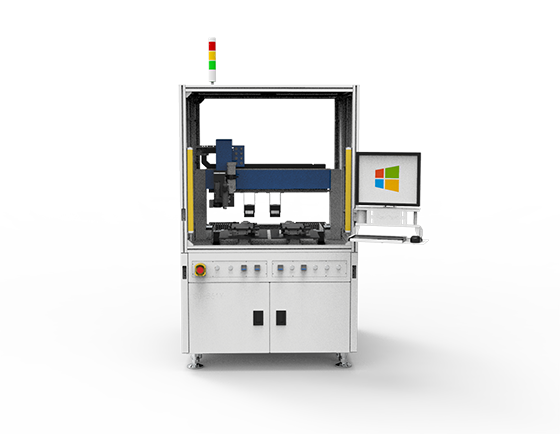

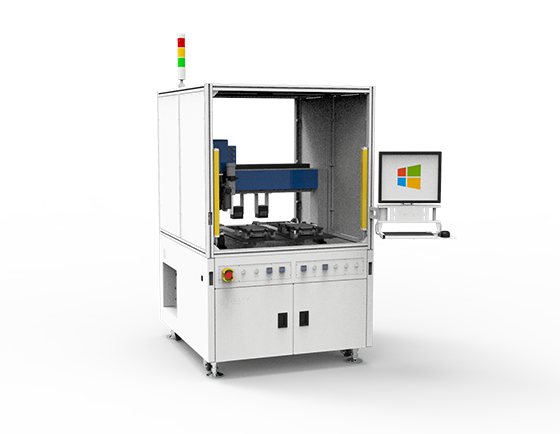

    GJ561Y點膠機外形模組展示

    GJ561Y點膠機配有雙Y軸,較大的提高生產效率,同時配有膠路固化面光源,固化UV膠水。

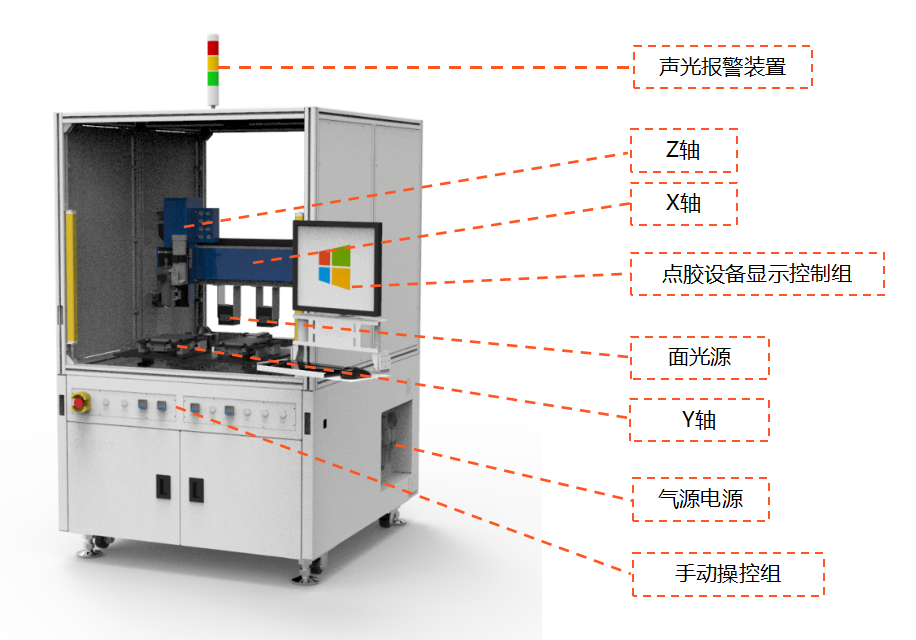

    GJ561Y點膠機模組展示


    GJ561Y點膠機的特點

    可根據需求配備不同的點膠閥;

    雙Y軸設計提高點膠效率;

    各Y軸配備面光源,快速固化UV膠水;

    規格參數

    GJ561Y

    基本參數

    外形尺寸 mm

    1064x1240x1725(W*D*H)

    用電需求

    電壓220V,50HZ,電流16A

    氣壓需求MPa

    最小氣壓0.6

    功耗W

    ≦2000W

    有效區域 mm

    X500*Y650

    工作高度mm

    865

    Y軸負載(含載具)Kg

    20

    Z軸負載

    10

    軸數

    X、Y1、Y2、Z

    驅動方式

    伺服馬達+精密滾珠絲桿(X\Y\Z)

    定位精度

    ±25um(X\Y\Z)

    重復精度

    ±20um(X\Y/Z)

    最大速度mm/s

    500(X/Y);300(Z)

    最大加速度

    1g(X/Y);0.3g(Z)

    視覺定位系統

    工業CCD

    計算機及軟件

    Windows 系統,C++平臺控制軟件


    資料下載

    • 設備彩頁
    • 技術規格書
    • 調試視頻
