    GJ11121Y雙工位產品旋轉側邊點膠 膠路固化點膠系統

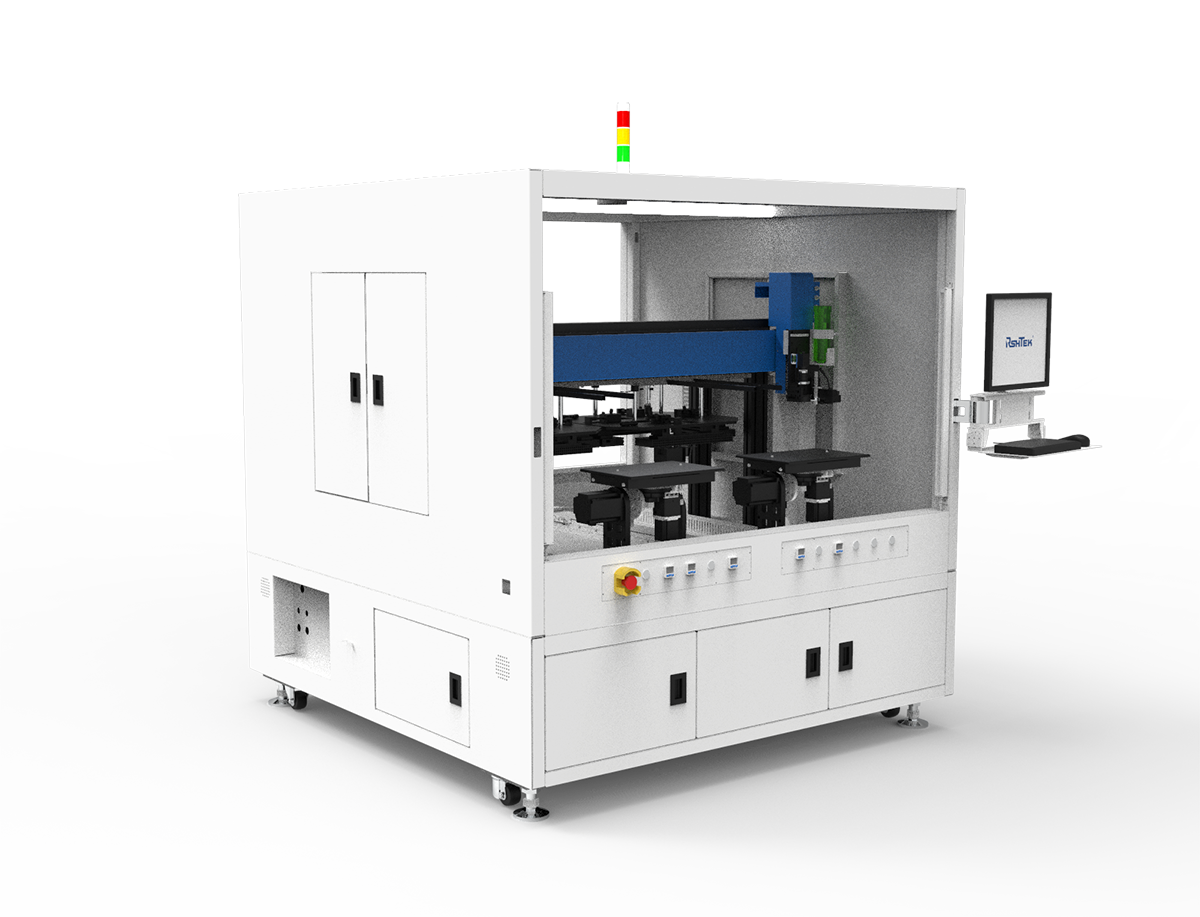

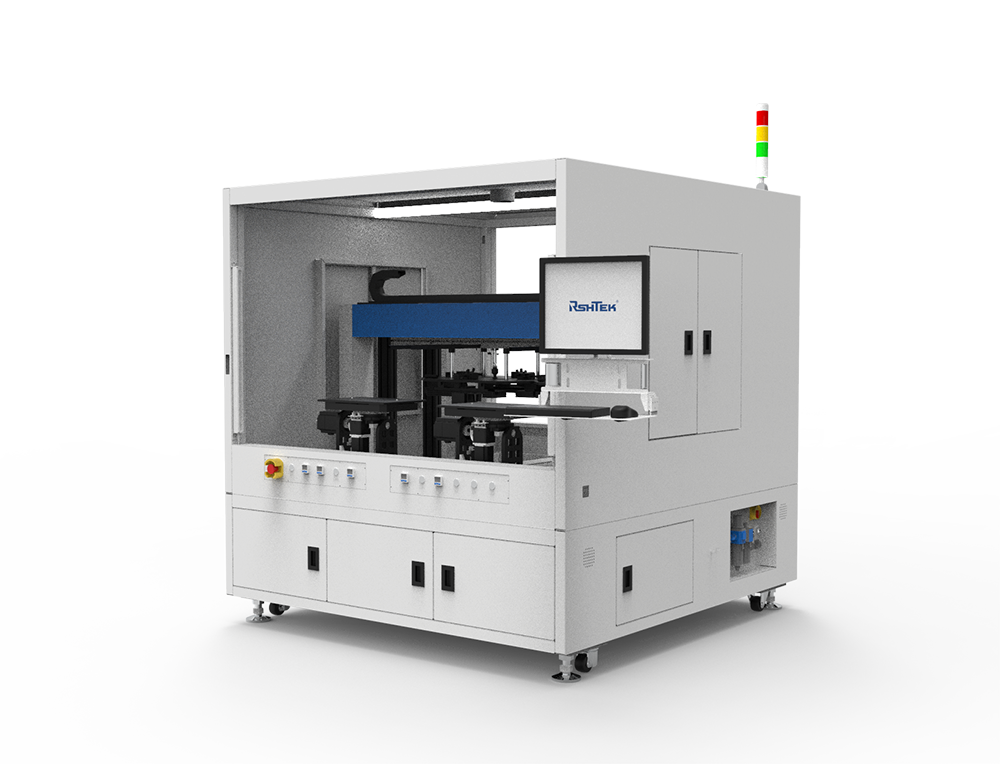

    雙工位旋轉+膠路固化點膠系統GJ11121Y,產品旋轉平臺可以實現產品四邊側面點膠,可自由搭載機械手實現全線自動化生產,雙工位運作和UV-LED膠路固化一體化的設計,較大的提高生產效率。

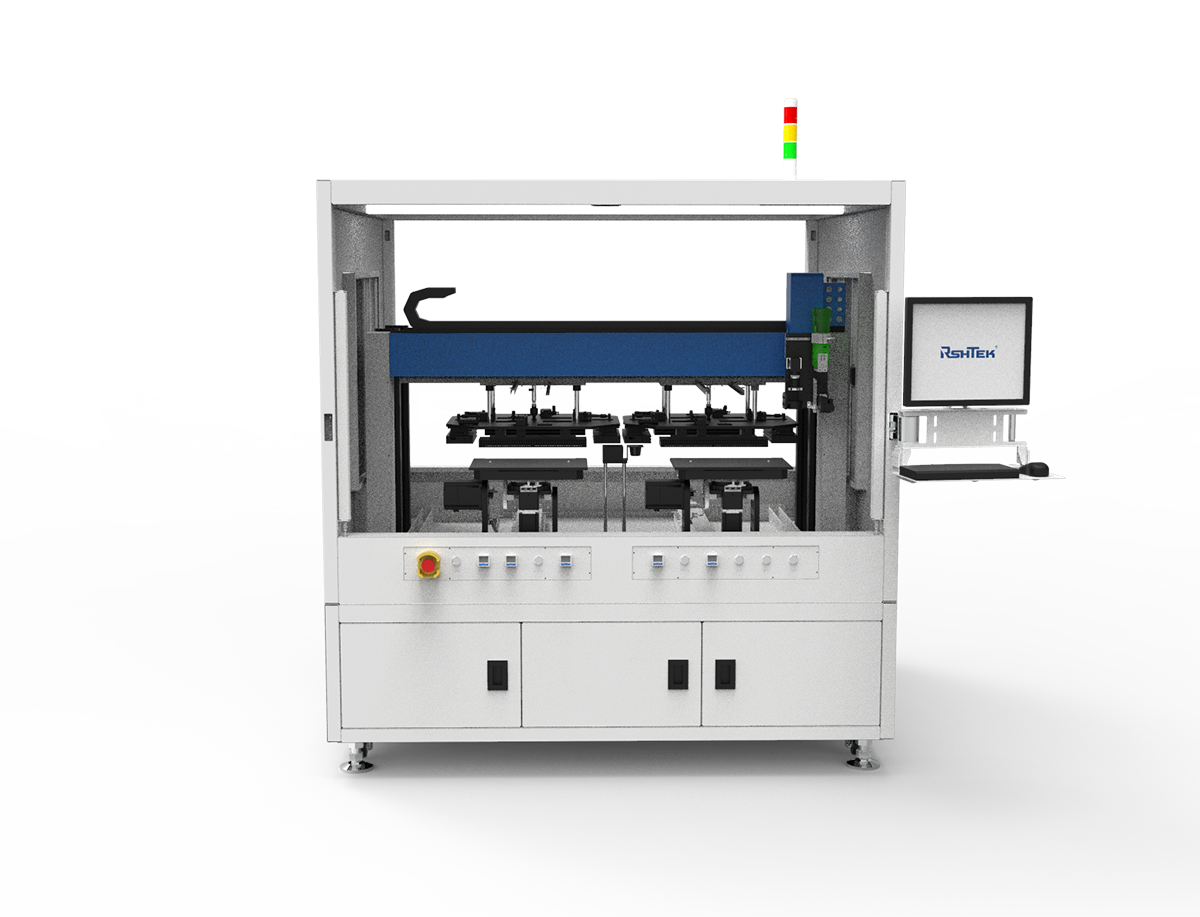

    產品概覽

    核心優勢

    產品定位、點膠作業、膠路固化分開至兩工位,并行作業,實現效率提升。

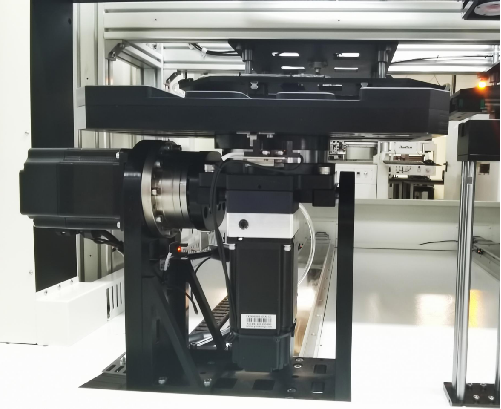

    實現對產品四個方向旋轉,滿足產品四邊側面點膠需求。
    智能、防呆、操作簡單。治具表面設有定位銷進行產品定位,使用真空吸附產品使其穩固于治具上,具有真空檢測系統,若吸附未達到要求及時報警,人工干預調整產品。

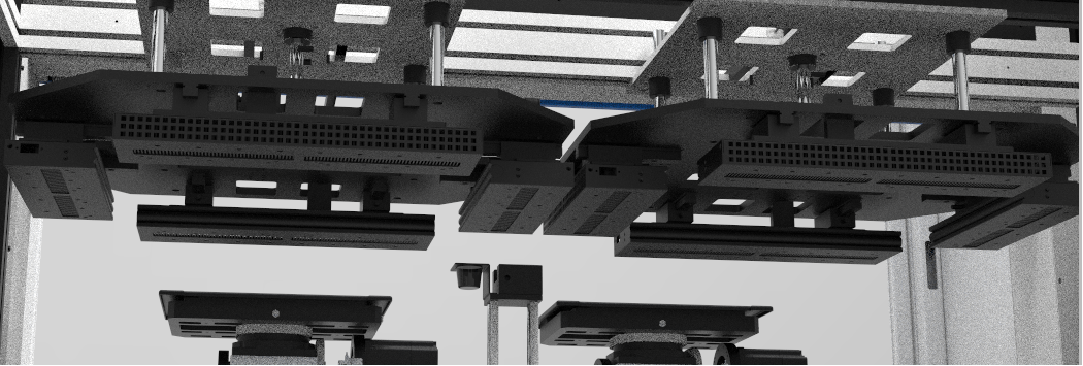

    UV-LED固化光源,穩定照射,固化快,固化時間可按需設置,且可根據產品需求布局,布局自由,節省空間。

    設備前后可自由搭載機械手,實現全線自動化生產。


    設備全自動工作流程

    第一步 放置產品:前機械手臂平面放置產品至Y1軸吸附治具表面并發送放置完成信號于設備(治具表面設有定位銷進行產品定位,并設有防呆設計);
    第二步 產品固定:設備收到Y(jié)1軸放置產品完成信號后啟動,真空吸附產品使其穩固于治具上(具有真空檢測系統,若吸附未達到要求,設備將報警,人工干預調整產品);
    第三步 產品點膠:設備Y1軸運行至點膠位,R1旋轉軸帶動產品傾斜90度,使其側邊到達點膠位,設備對其側邊點膠,R2軸依次90度旋轉產品,側邊依次點膠完成后,R1軸反向旋轉90度,使產品恢復平面狀態(同時機械手臂放置Y2軸產品,其流程與Y1軸相同);
    第四步 產品固化:Y1軸運行至UV-LED光源固化位,氣缸帶動四側固化光源下降至產品側邊進行四側邊固化,達到預設固化時間后,氣缸帶動四側固化光源恢復原位(Y2軸工作流程與Y1軸相同);
    第五步 取下產品:Y1軸帶動產品至設備后部取料位,真空吸附關閉并發送取料信號于后機械手臂,后機械手臂取下產品并發送取料完成信號于設備,設備收到取料完成信號后運行Y1軸至原點產品放置位(Y2軸工作流程與Y1軸相同);

    第六步 重復流程:重復一至五流程

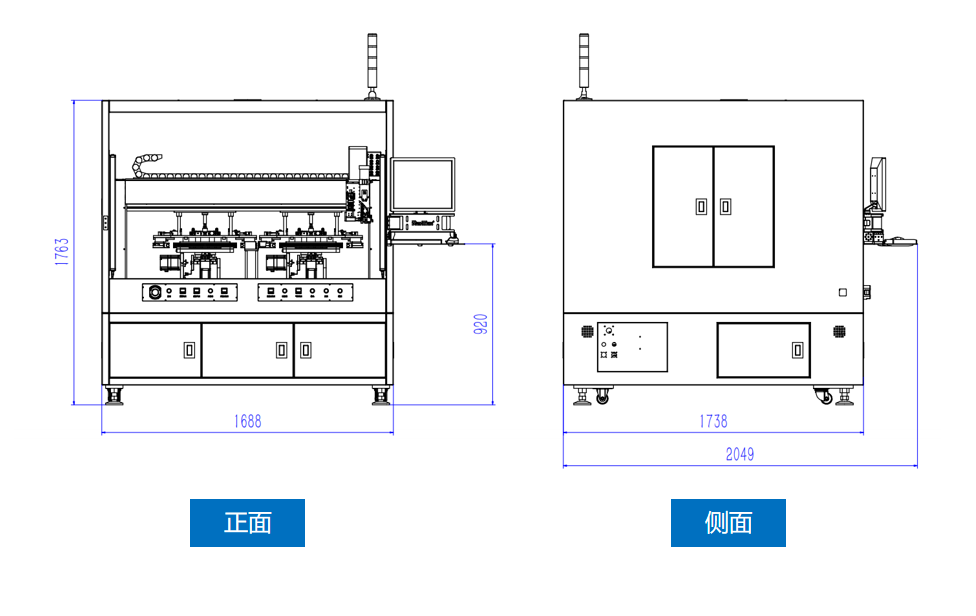

    外形尺寸圖


    UV-LED膠路固化  旋轉平臺實現產品四邊側面點膠



    規格參數

    GJ11121Y

    基本參數

    外形尺寸 mm

    1688×2049×1763(W*D*H)

    重量 kg

    720

    用電需求

    電壓220V,50HZ,電流16A

    氣壓需求MPa

    最小氣壓0.6

    功耗W

    ≦2000W

    行程 mm

    X1100*Y1200*Z100

    工作高度mm

    920

    Y軸負載(含載具)Kg

    20

    Z軸負載

    10

    軸數

    X、Y1、Y2、Z

    驅動方式

    伺服馬達+精密滾珠絲桿(X\Y\Z)

    定位精度

    50um(X\Y\Z)

    重復精度

    ±20um(X\Y/Z)

    最大速度mm/s

    1000(X/Y);300(Z)

    最大加速度

    1g(X/Y);0.3g(Z)

    視覺定位系統

    工業CCD

    計算機及軟件

    Windows 系統,C++平臺控制軟件
